EKF在标量非线性系统中的应用

本文将探讨扩展卡尔曼滤波器（EKF）在标量非线性系统中的应用，分析其基本原理，并通过仿真案例展示其优越性。

基本原理

EKF是一种常用用于解决非线性系统状态估计问题的方法。与传统卡尔曼滤波器（KF）相比，EKF通过引入扩展状态的概念，将非线性项包含在状态方程中，从而能够更好地适应非线性系统的特性。

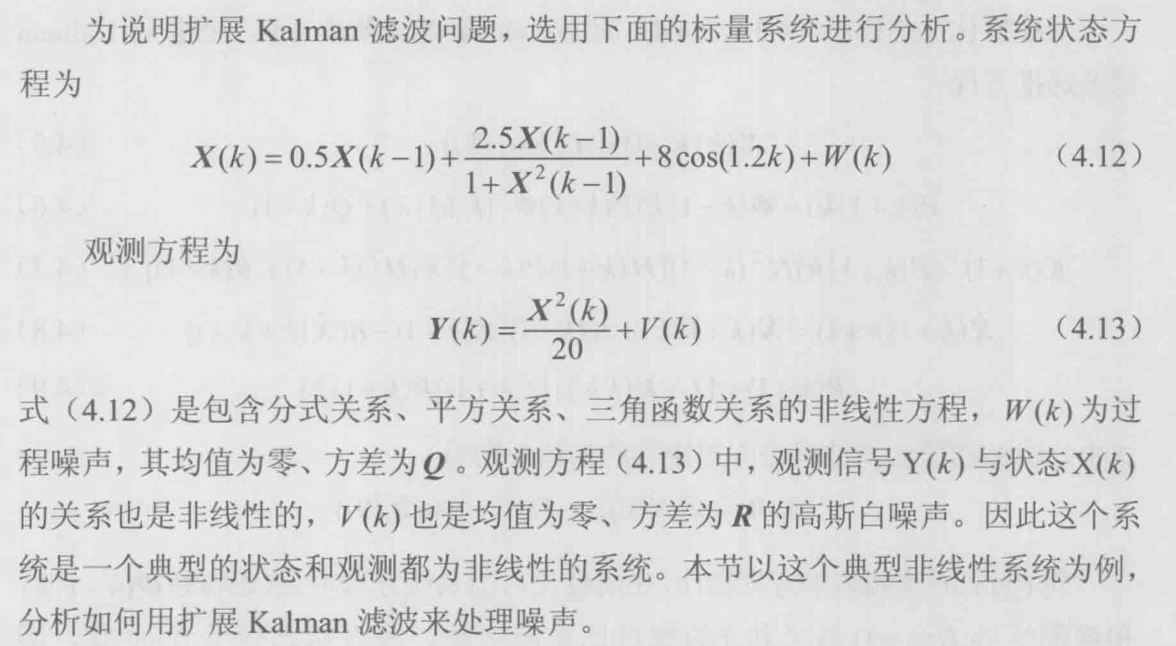

系统状态方程可表示为：

[ X(k+1) = 0.5X(k) + \frac{2.5X(k)}{1 + X(k)^2} + 8\cos(1.2k) + w(k) ]

观测方程为：

[ Z(k) = \frac{X(k)^2}{20} + v(k) ]

其中，( w(k) ) 是过程噪声，( v(k) ) 是测量噪声。

通过仿真实验，参数设置为：

• 仿真时间 ( t = 0 ) 到 ( N-1 )
• 噪声参数：( Q_1 = 0.1 )（过程噪声衰减），( Q_2 = 10 )（测量噪声衰减）

仿真结果分析

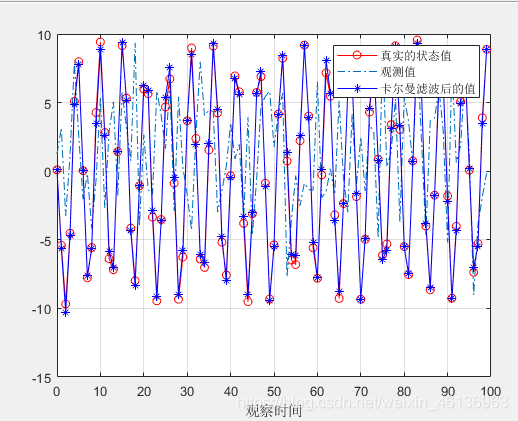

仿真结果表明，在不同噪声条件下，EKF能够有效降低状态估计误差。如图所示，EKF估计值与真实值之间的误差显著小于传统卡尔曼滤波器的估计值。

代码实现

% 函数功能：标量非线性系统扩展Kalman滤波问题% 状态函数：X(k+1) = 0.5X(k) + 2.5X(k)/(1+X(k)^2) + 8cos(1.2k) + w(k)% 观测方程：Z(k) = X(k)^2/20 + v(k)clc; clear all; close all;N = 100; % 仿真次数t = 0:N-1; % 仿真时间% 系统参数Q1 = 0.1; % 过程噪声衰减Q2 = 10; % 测量噪声衰减% 产生噪声信号v1 = sqrt(Q1) * randn(1, N); % 过程噪声v2 = sqrt(Q2) * randn(1, N); % 测量噪声% 初始化状态和观测值X = zeros(1, N);X(1) = 0.1; % 初始状态Z = zeros(1, N);Z(1) = X(1)^2 / 20 + v2(1);% 协方差矩阵初始化P0 = eye(1); % 单位协方差矩阵% 卡尔曼滤波初始化X_est = X(1); % 初始估计状态X_err = zeros(1, N); % 估计误差for n = 2:N    % 步骤1：状态一步预测    X_pre = 0.5 * X_est(n-1) + 2.5 * X_est(n-1) / (1 + X_est(n-1)^2) + 8 * cos(1.2 * n);        % 步骤2：状态转移矩阵    F_pre = 0.5 + 2.5 * (1 - X_pre^2) / (1 + X_pre^2)^2;        % 步骤3：预测协方差矩阵    P_pre = F_pre * P0 * F_pre' + Q1;        % 步骤4：卡尔曼增益    C = X_pre / 10; % 观测矩阵        % 卡尔曼滤波    Zn = X_pre^2 / 20; % 预测观测值    X_est(n) = X_pre + K * (Z(n) - Zn);        % 步骤5：更新协方差矩阵    P0 = (1 - K * C) * P_pre;        % 误差更新    X_err(n) = abs(X_est(n) - X(n));end% 画图figure(1);plot(t, X, '-ro'); hold on; grid on;plot(t, Z, '-.'); hold on; grid on;plot(t, X_est, '-b*'); hold on; grid on;xlabel('观察时间'); legend('真实状态', '观测值', '估计值');title('EKF状态估计结果');figure(2);plot(t, X_err, '-b*'); hold on; grid on;xlabel('观察时间'); ylabel('误差值');title('状态估计误差');

结果展示

仿真结果表明，在噪声条件下，EKF能够显著降低状态估计误差。通过对比传统卡尔曼滤波器的估计值，EKF在非线性系统中的性能更优。
